Gleisplan AC

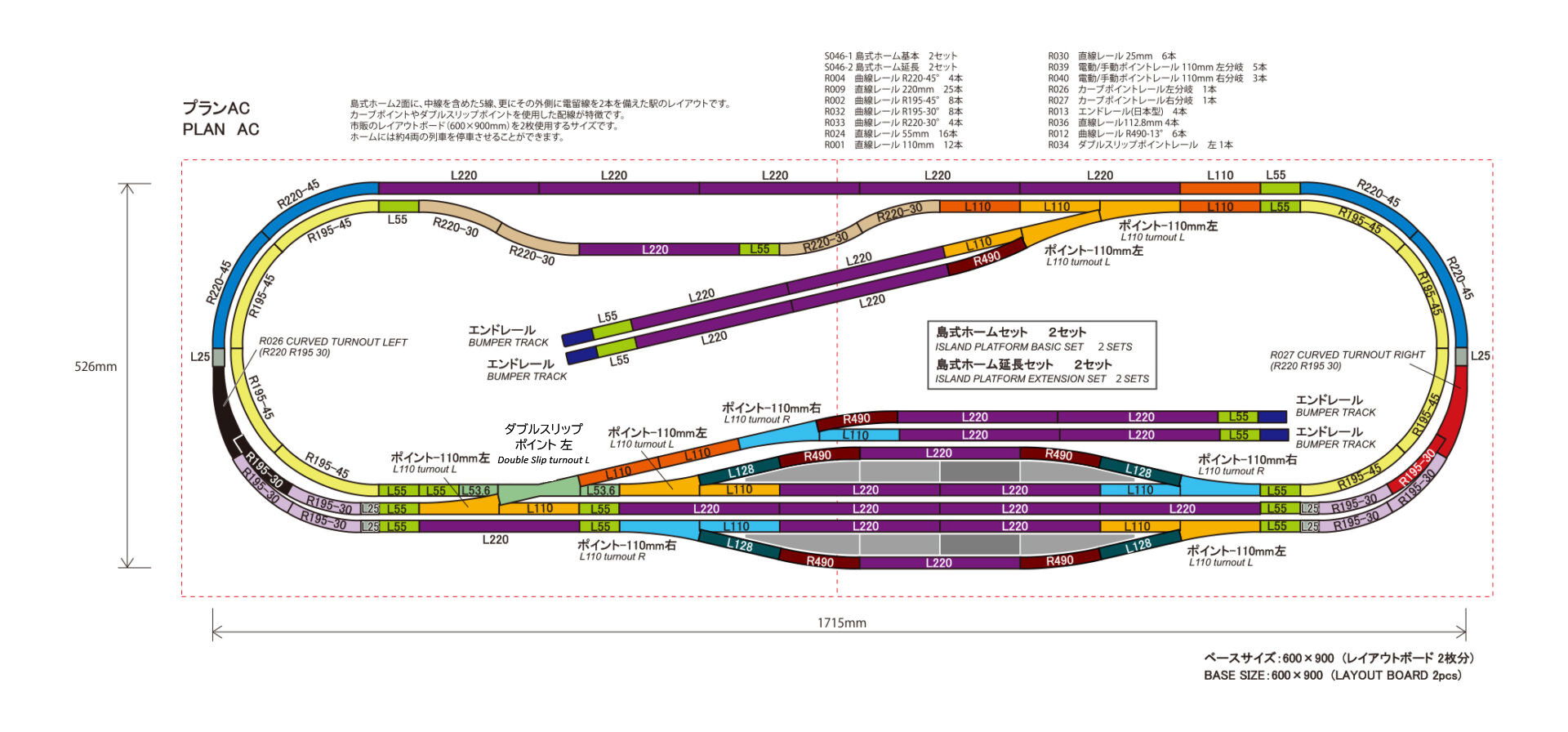

Der Gleisplan AC ist ein ausgereiftes, betrieblich vielseitiges Layout für Spur Z mit den Maßen 526 × 1715 mm, das speziell auf realistische Bahnhofsszenarien zugeschnitten ist. Die Anlage basiert auf zwei Inselbahnsteigen (S046) mit insgesamt fünf durchgehenden Hauptgleisen, inklusive eines Mittengleises für Überhol-, Durchfahr- oder Rangierbetrieb. Zusätzlich befinden sich auf der Außenseite zwei Abstellgleise, die z. B. als Triebwagen- oder Zugreserve dienen können. Technisch besticht der Plan durch eine durchdachte Gleisverbindung: Kurvenweichen und eine Doppelkreuzungsweiche sorgen für maximale Flexibilität beim Fahrbetrieb und ermöglichen Zugfahrten auf nahezu jedem Gleis.
Die klare Struktur erlaubt flüssige Abläufe im Pendel- oder Kreisverkehr und stellt auch für erfahrene Modellbahner einen reizvollen Betrieb dar. Ein weiterer Vorteil: Die Abmessungen sind exakt auf zwei handelsübliche 600×900-mm-Modulplatten abgestimmt – ideal für kompakte und transportable Anlagenprojekte. Die Bahnsteiglänge ermöglicht das Abstellen von bis zu vier Wagen pro Gleis, wodurch realistische Zugbildungen möglich sind.
Stückliste Einzelgleise
| Anzahl | Artikelnummer | Artikelname |
|---|---|---|
| 6 x | 97001 (R001) | Gleis gerade 110mm |
| 8 x | 97002 (R002) | Gleis gebogen R195-45° |
| 4 x | 97004 (R004) | Gleis gerade 45mm |
| 25 x | 97009 (R009) | Gleis gerade 220mm |
| 6 x | 97012 (R012) | Gleis gebogen R490-13° |
| 4 x | 97013 (R013) | Japanischer Prellbock 42 mm |
| 17 x | 97024 (R024) | Gleis gerade 55mm |
| 1 x | 97026 (R026) | Bogenweiche, links R220/195-30° |
| 1 x | 97027 (R027) | Bogenweiche, rechts R220/195-30° |
| 6 x | 97030 (R030) | Gleis gerade 25mm |
| 6 x | 97032 (R032) | Gleis gebogen R195-30° |
| 4 x | 97033 (R033) | Gleis gebogen R220-30° |
| 1 x | 97034 (R034) | E-Doppelkreuzweiche, 13°112,8 mm |
| 4 x | 97036 (R036) | Gleis gerade 112,8 mm |
| 5 x | 97039 (R039) | E-Weiche links R490-13° |
| 3 x | 97040 (R040) | E-Weiche rechts R490-13° |
| 2 x | 97632 (S046-1) | Bahnsteig Basis-Set |
| 2 x | 97633 (S046-2) | Bahnsteig Erweiterungs-Set |
